电缆桥架安装要求：
①槽式大跨距电缆桥架由室外进入建筑物内时桥架向外的坡度不得小于1/100。
②电缆桥架与用电设备交越时其间的净距不小于0.5m。
③两组电缆桥架在同一高度平行敷设时其间净距不小于0.6m。
④在平行图上绘出桥架的路由要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高如能绘制桥架敷设轴侧图则对材料统计将更准确。
　直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化也可用局部大样图或剖面图表示。
⑤桥架支撑点 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高可同意在平面上列表说明也可分段标出用不同的剖面图、单线图或大样图表示。
⑥电缆引下点位置及引下方式一般而言大批电缆引下可用垂直弯接板和垂直引上架少量电缆引下可用导板或引管注明引下方式即可。
⑦电缆桥架宜高出地面2.2米以上桥架顶部距顶棚或其它障碍物不应小于0.3米桥架宽度不宜小于0.1米桥架内横断面的填充率不应超过50%。
⑧电缆桥架内缆线垂直敷设时在缆线的上端和每间隔1.5米处应固定在桥架的支架上水平敷设时，在缆线的头、尾、转弯及每间隔3~5米处进行固定。
⑨在吊顶内设置时槽盖开启面应保持80毫米的垂直净空线槽截面利用率不应超过50%。
⑩布放在线槽的缆线可以不绑扎槽内缆线应顺直槽内缆线应顺直尽量不交叉缆线不应溢出线槽在缆线进出线槽部位 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
⑪在水平、垂直桥架和垂直线槽中敷设线时应对缆线进行绑扎。4对线电缆以24根为束25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米扣间距应均匀松紧适度。
⑫桥架水平敷设时支撑间距一般为1.5-3m垂直敷设时固定在建筑物构体上的间距宜小于2m。

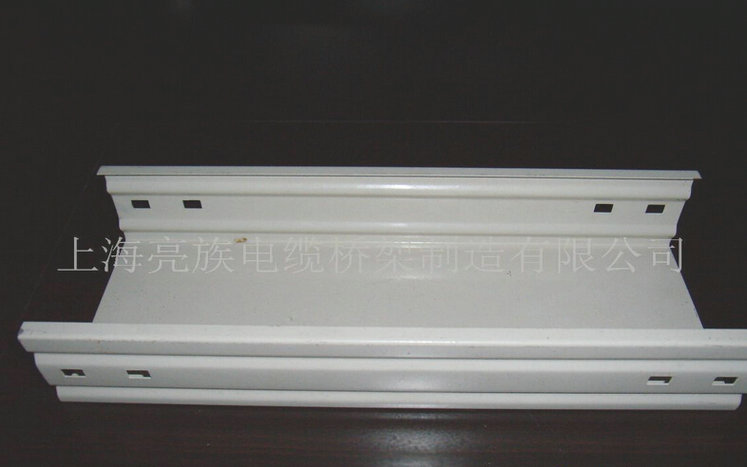

电缆桥架安装实图：
