镀锌槽式桥架的详细信息
类型：槽式桥架
镀锌槽式桥架品牌：亮族
材质：镀锌桥架
镀锌槽式桥架型号：CQS
适用范围：施工分支定向孔、钻孔纠斜或造斜、绕过孔内事故钻具和分层测试等

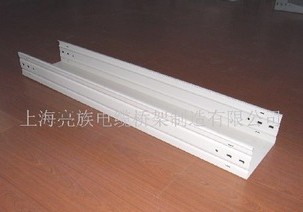

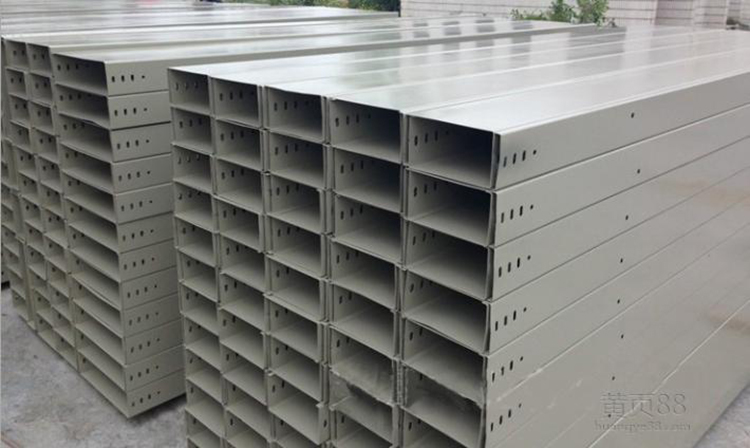

镀锌槽式桥架
镀锌槽式桥架的接地处理

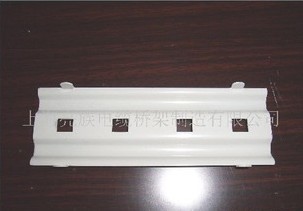

镀锌槽式桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。镀锌槽式桥架整体与接地干线应有不少于两处的连接。
镀锌槽式桥架的安装
a.对于形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。
b.镀锌槽式桥架安装前，须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
c.将镀锌槽式桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
e.镀锌槽式桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
