所属分类：大跨距电缆桥架
详细信息

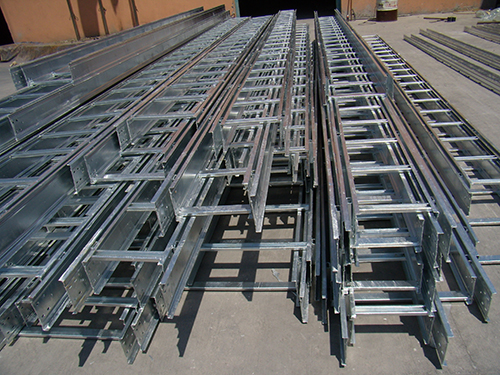

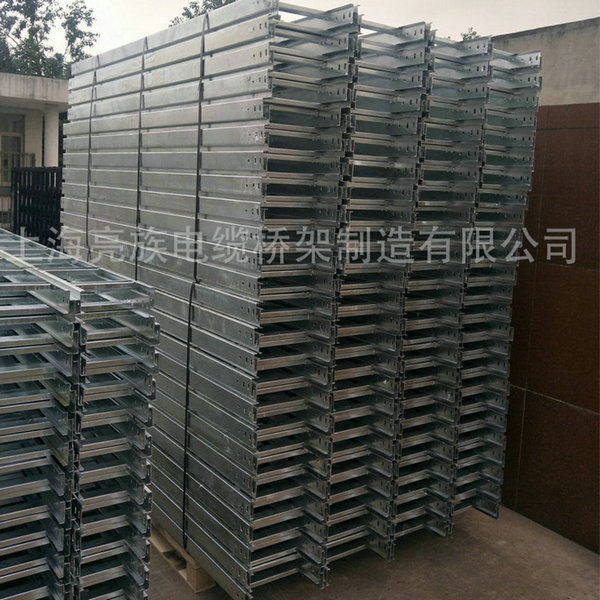

大跨矩防火梯式桥架的详细信息
类型：防火桥架
品牌：亮族
材质：镀锌桥架
型号：ＣＱＳ
适用范围：厂房，宾馆，办公楼
产品认证：ISO9001
大跨矩防火梯式桥架的强度计算
可将它简化为受均布荷载的简支梁，zui大弯矩在跨中，其表达式为：
/login/up/up/2009915851137314.gif
式中q——作用在托盘、梯架上额定均布荷载；L——托盘式桥架、梯型桥架的跨距。
托盘式桥架、梯型电缆桥架架结构的zui大弯曲正应力：
/login/up/up/2009915851512894.gif
式中Ko——薄壁结构引起的综合修正系数。可取1.5；
Ymax——托盘、梯架横截面形心0到zui远点的垂直距离；
Ix——托盘、梯架横截面对X轴的惯性矩。
满足托盘、梯架强度要求的条件是：
/login/up/up/2009915852154864.gif
式中[σ]——托盘、梯架材料的许用应力，即为材料的屈服极限σs除以安全系数1.5的值。对Q235A钢取60×103Pa
