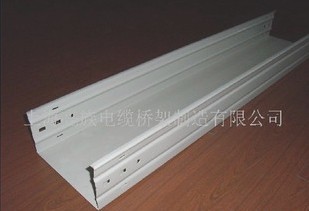

电缆桥架是如今建筑工程电气施工中常见的电缆敷设方式，电缆桥架的安装铺设有以下一些步骤：
1、测量定位：先用弹线法标识桥架的安装位置，确定好支架的固定位置。
2、支架制作安装：根据实际测量尺寸进行设计、制作支架。
3、桥架安装：安装前先与各专业协调，避免出现与各设备发生矛盾的情况。安装时桥架之间的缝隙须达到设计要求，以确保一个系统的桥架能够连成一体。安装后的桥架应具有整齐美观、距离一致、连接牢固的特点，且需要达到同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m的要求。
4、接地处理：桥架之间用不小于4mm2软铜线进行跨接，然后再将桥架与接地线相连，使之形成电气通路，同时桥架整体与接地干线应有不少于两处的连接。
